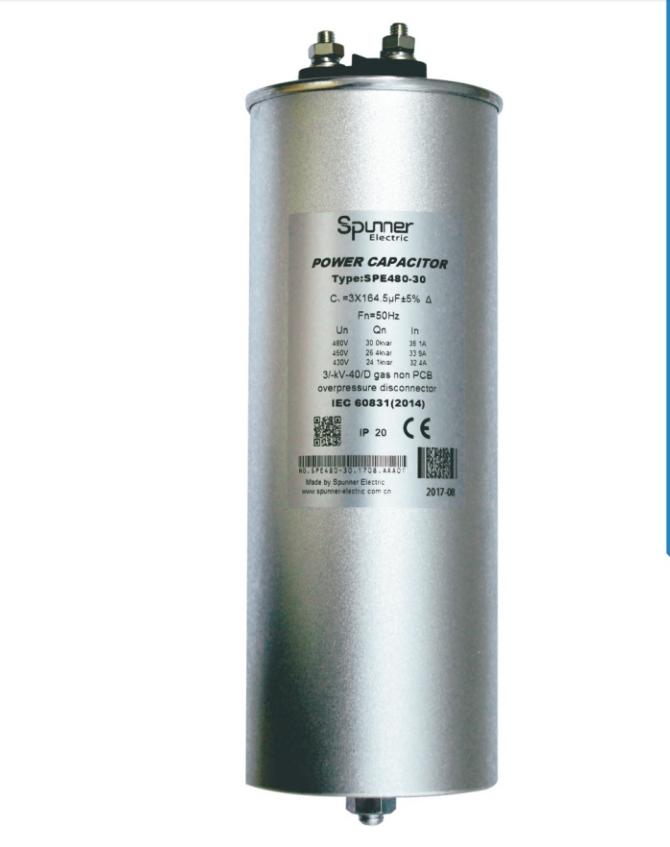

功率因数校正电容器

结构特征
1、绝缘自复机能
耐电压及诱电性能良好之金属化膜(MPP)为介质，如发生介质破坏时，此破坏点周围的金属化电极在瞬间即被挥发消失掉，而立即恢复绝缘，使电容器恢复正常并继续运转，达到绝缘自复机能。
2、体积小且重量轻，搬运安装极为方便。
独特设计，减少其本身的体积和重量。螺杆固定，方便灵活，节约时间。
3、介质损失小，温升低且寿命长，节省电力经费。
金属外壳封装，内部介质与外层铝壳接触，可直接将热源传到出去，优质介质使其抗流能力加大，损失小温升低，寿命长。容量衰减低;电力使用经费可大幅节省。
4、安全设计
使用保护盖，可以保护电容器螺杆及导线。附装放电电阻和过压保护装置，可确保用电及维护保养之安全，有效防止及隔离灾害的发生。
5、符合GB、JIS、IEC标准
内部个体电容器均附装保护装置(UL检验合格，E105535);当线路或个体电容器发生异常时，该保护装置将会立即动作，自动切离电源，以防止二次灾害的发生.

Category: 电容

Description

补偿选型原则：

标准补偿方案	失谐型补偿方案
用电系统中没有明显的谐波源(单台功率较大	用电系统中少量的谐波源；
或一定数量的小功率非线性负载) ；	电流总谐波畸变率15%≤THDi≤25%时;
电流总谐波畸变率THDi≤5%；	谐波电流以5次以上为主时，加装5%~8%电抗率的串联电抗器；
电流总谐波畸变率5%≤THDi≤15%时,	谐波电流以3次以上为主时，加装12%~14.8%电抗率的串联电抗器。
需选用较高额定电压等级的补偿电容器。

调谐型补偿方案	滤波器(治理谐波)方案
电流总谐波畸变率25%≤THDi≤40%;	当电流总谐波畸变率THDi·40%；
针对主要谐波次数设置单调谐补偿、	针对各主要谐波次数设置单调谐补偿、谐波和高通滤波支路；
滤波支路(通常为F3、F6、F7、F11等) ;	必要时在主要谐波源附近设置有源滤波器。
单谐波支路的设置原则仍以补偿无功功率为主。

常用规格选型表

250V(单相电容器)

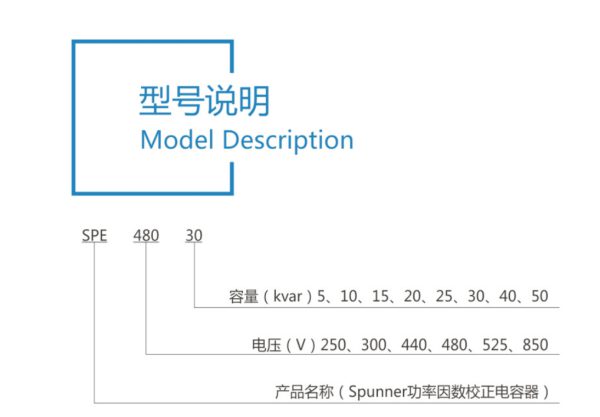

型号规格	额定频率 ( HZ)	额定容量( kvar)	使用寿命(H)	产品尺寸( mm)
SPE250-5	50	5	180000	76×245
SPE250-10	50	10	180000	86×245
SPE250-15	50	15	180000	106×245
440V( 三相电容器)
型号规格	额定频率( HZ)	额定容量( kvar)	使用寿命(H)	产品尺寸( mm)
SPE440-10	50	10	180000	86×245
SPE440-15	50	15	180000	106×245
SPE440-20	50	20	180000	106×245
SPE440-25	50	25	180000	116×245
SPE440-30	50	30	180000	116×290
480V( 三相电容器 )
型号规格	额定频率(HZ)	额定容量( kvar)	使用寿命(H)	产品尺寸( mm)
SPE480-10	50	10	180000	76×280
SPE480-15	50	15	180000	86×280
SPE480-20	50	20	180000	106×290
SPE480-25	50	25	180000	116×290
SPE480-30	50	30	180000	116×290
SPE480-40	50	40	180000	136×290
SPE480-50	50	50	180000	136×290
525V( 三相电容器 )
型号规格	额定频率(HZ)	额定容量( kvar)	使用寿命(H)	产品尺寸( mm)
SPE525-10	50	10	180000	86×280
SPE525-15	50	15	180000	106×290
SPE525-20	50	20	180000	106×290
SPE525-25	50	25	180000	116×290
SPE525-30	50	30	180000	116×290
SPE525-40	50	40	180000	136×290
SPE525-50	50	50	180000	136×290
