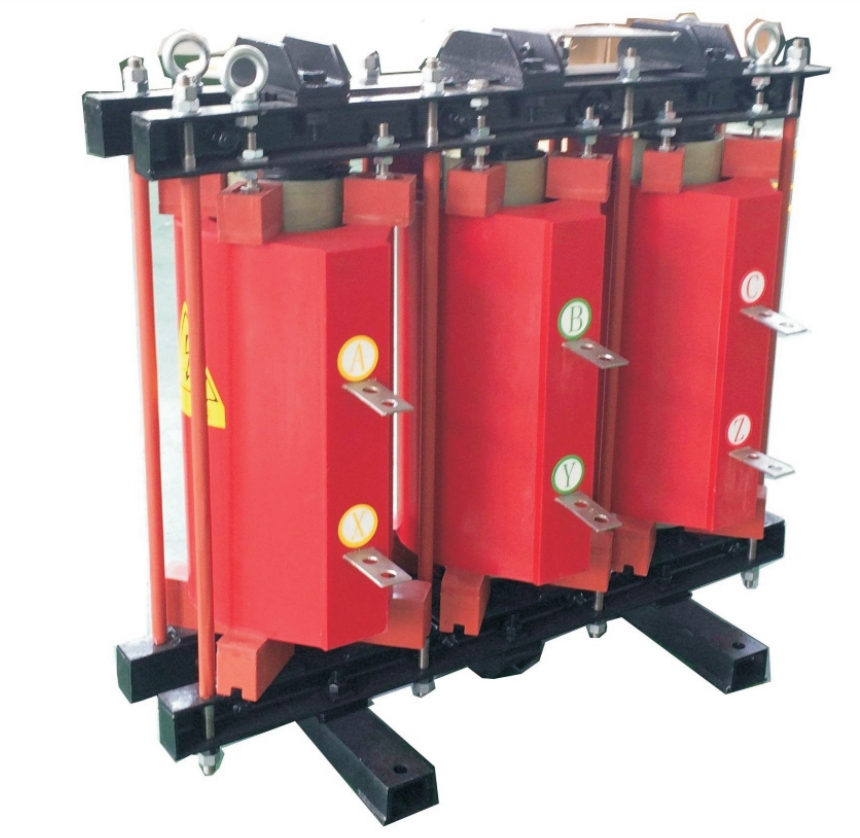

高压调谐电抗器

●主要优点
●线圈采用分段圆筒式，多段间隙铁芯纯干式结构，纯铜线圈，不会使线圈老化开裂等，以便原材料的回收利用，减少对环境的污染。
●采用专用电抗器无溶剂绝缘漆及外被绝缘浸渍漆双重真空处理后使线圈、铁芯、绝缘紧固件牢牢结合在一起，能够承受大电流冲击和冷热冲击而使线圈不开裂，具有极高的耐热等级。
●外被绝缘漆有极强的憎水性，局部放电量低，可以在恶劣环境下长期安全运行。
●铁芯整体真空浸渍环氧树脂漆，确保机械强度，更有效的降低了电抗器的噪音。
●防潮、防腐蚀、防火特性好，并留有通风散热气道，确保线圈良好的通风散热性能。

Category: 电抗

Description

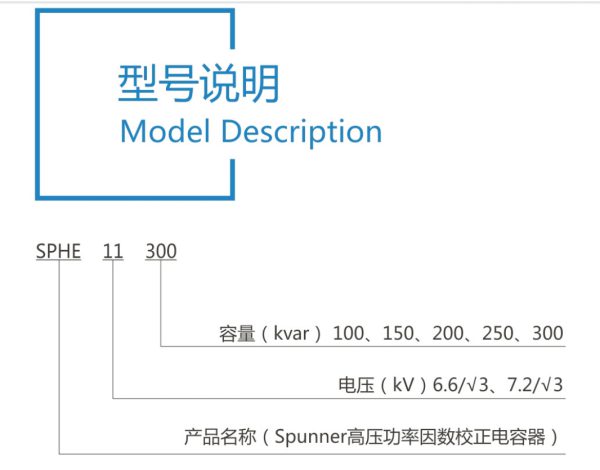

SPHE系列常用规格选型表适用于系统电压6kV，电抗率6%的无功补偿装置
型号	额定电压kV	额定容量 kvar	额定电容uF	A( mm)	B( mm)	C( mm)	D( mm)	E( mm)	F( mm)
SPHE6.6/✔3-100	6	100	21.92	340	130	450	686	200	150
SPHE6.6/✔3-150	6	150	32.88	430	150	450	686	200	150
SPHE6.6/✔3-200	6	200	43.84	530	150	450	686	200	150
SPHE6.6/✔3-250	6	250	54.81	630	170	450	686	300	150
SPHE6.6/✔3-300	6	300	65.77	630	190	450	686	300	150
*尺寸变化恕不通知，以实际交货产品为准；如有疑问，请致电 Spunner.
适用于电力系统电压6kV，电抗率12%的无功补偿装置
型号		额定电压kV	额定容量 kvar	额定电容uF	A( mm)	B( mm)	C( mm)	D( mm)	E( mm)	F( mm)
SPHE7.2/✔3-100		6	100	18.42	430	150	300	536	150	150
SPHE7.2/✔3-150		6	150	27.63	430	150	450	686	150	150
SPHE7.2/✔3-200		6	200	36.84	530	150	450	686	200	150
SPHE7.2/✔3-250		6	250	46.05	630	150	450	686	250	150
SPHE7.2/✔3-300		6	300	55.26	630	170	450	686	250	150
·尺寸变化恕不通知，以实际交货产品为准；如有疑问，请致电Spunner。

>SPHR系列常用规格选型表
6kV高压电抗器(电抗率6%)	外形尺寸( 长L宽W高H )	安装尺寸(长E*宽F)	安装孔(D/ mm)
SPHR6-9-6	800×400×760	560×300	14φ
SPHR6-12-6	800×400×760	560×300	14φ
SPHR6-18-6	800×450×820	560×350	14φ
SPHR6-24-6	900×450×870	660×350	14φ
SPHR6-30-6	900×500×900	660×350	14φ
SPHR6-36-6	950×500×900	660×400	14φ
SPHR6-54-6	1000×500×1000	700×400	14φ
SPHR6-60-6	1000×500×1000	700×400	14φ
SPHR6-72-6	1100×500×1050	740×400	14φ
SPHR6-90-6	1200×500×1050	820×400	18φ
SPHR6-108-6	1200×500×1050	820×400	18φ
·尺寸变化恕不通知，以实际交货产品为准；如有疑问，请致电Spunner。

> Hvpdr系列常用规格选型表
10kV高压电抗器(电抗率6%)	外形尺寸( 长L宽W高H)	安装尺寸(长E”宽F)	安装孔(D/ mm)
SPHR10-9-6	800×400×760	560×300	14φ
SPHR10-12-6	800×400×760	560×300	14φ
SPHR10-18-6	800×450×820	560×350	14φ
SPHR10-24-6	900×450×870	660×350	14φ
SPHR10-30-6	900×500×900	660×350	14φ
SPHR10-36-6	950×500×900	660×400	14φ
SPHR10-54-6	1000×500×1000	700×400	14φ
SPHR10-60-6	1000×500×1000	700×400	14φ
SPHR10-72-6	1100×500×1050	740×400	14φ
SPHR10-90-6	1200×500×1050	820×400	18φ
SPHR10-108-6	1200×500×1050	820×400	18φ
·尺寸变化恕不通知，以实际交货产品为准；如有疑问，请致电 Spunner。

技术参数
工作电压	6~35kv
额定频率	50/60Hz
电抗器线性度	可以在1.35倍过电流下长期运行线圈平均温升<120℃
常用电抗率	电抗率5%、6%、12%、14%可选
绝缘等级	耐温等级为H级(180℃)
噪音	电抗器噪音小于50dB
电感偏差比	电抗器间不平衡度±3%，电感量误差为-2~+3%
运行环境	温度-25℃~+40℃，相对湿度不超过90%，周围应有良好的通风条件，
运行环境	周围无有害气体，无易燃易爆物品，无强烈颠簸和冲击振动的地方
海拔高度	<2000米(超过需要特别提出)
设备安装事项	设备垂直安装的倾斜度不大于15度
