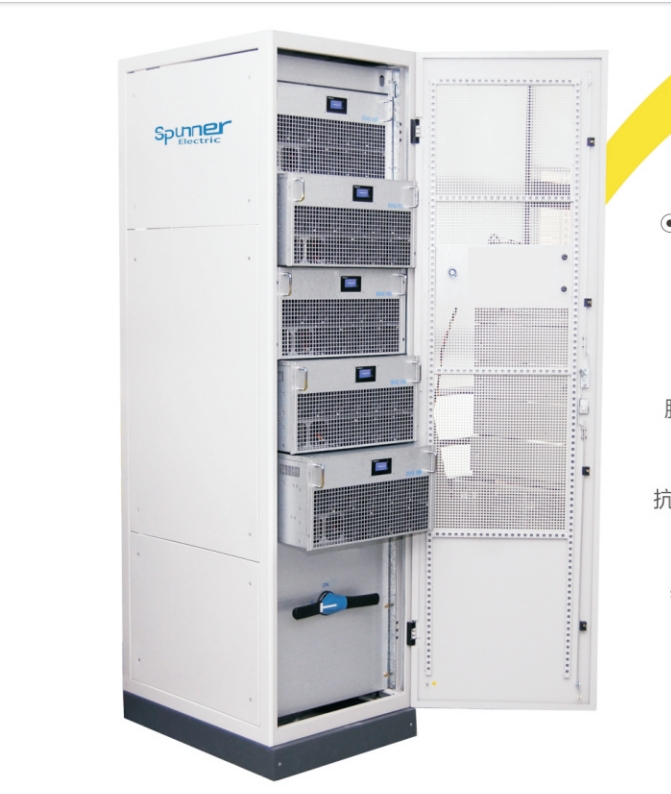

SPSVG静止无功补偿发生器

主要优点
*响应速度快:SPSVG系列静止无功发生器响应时间小于100μS，可在极短的时间之内完成从容性无功功率到感性无功功率的相互转换，完全胜任对冲击性负荷的补偿。
*安全性能好:SPSVG系列静止无功发生器是电流可控型，不存在与系统阻抗发生谐振的可能，提高了电力系统和设备的安全性、稳定性。
*补偿性能好:同一套SPSVG系列静止无功发生器可以补偿正序(容性与感性)、负序、零序无功，可根据实际需求制定补偿相应的谐波及三相不平衡。
*兼容性能好:SPSVG系列静止无功发生器可以与传统的补偿方式任意组合、统一控制。

Category:
型号选型表
* 三相三线有缘滤波适用于带有中性线或不带中性线的电网系统，可滤除非零序谐波。
型号 尺寸(W*H*D)/ mm 电流(A) 安装方式
SPF400-30-3 440×250×680 30 壁挂式
SPF400-50-3 440×250×680 50 壁挂式
SPF400-75-3 600×600×2200 75 机柜式
SPF400-100-3 600×600×2200 100 机柜式
SPF400-120-3 600×600×2200 120 机柜式
SPF400-150-3 800×800×2200 150 机柜式
SPF400-200-3 800×800×2200 200 机柜式
SPF400-250-3 800×800×2200 250 机柜式
SPF400-300-3 800×800×2200 300 机柜式
*三相三线有缘滤波适用于带有中性线或不带中性线的电网系统，可滤除非零序谐波。
型号 尺寸(W*H*D)/ mm 电流(A) 安装方式
SPF400-30-4 440×250×680 30 壁挂式
SPF400-50-4 440×250×680 50 壁挂式
SPF400-75-4 600×600×2200 75 机柜式
SPF400-100-4 600×600×2200 100 机柜式
SPF400-120-4 600×600×2200 120 机柜式
SPF400-150-4 800×800×2200 150 机柜式
SPF400-200-4 800×800×2200 200 机柜式
SPF400-250-4 800×800×2200 250 机柜式
SPF400-300-4 800×800×2200 300 机柜式

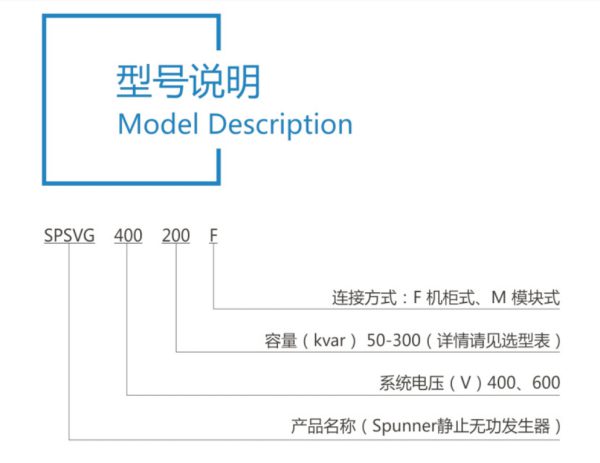

SPSVG系列常用规格选型表

项目 400V 480V 690V 480V-690V
SPSVG 030 SPSVG 050 SPSVG 100 SPSVG 65
130/195/260		 SPSVG 90
180/270/360		 480~1920
额定输入线电压 400V 480V 690V 480V 600V 690V
网络结构 三相三线/三相四线 三相三线 三相三线
单模块补偿容量 30kvar 50kvar 100kvar 65kvar 90kvar 480/960/1440/1920Kvar 600/1200/1800/2400Kvar 690/13800/2070/2760Kvar
固定方式 机架式 ，壁挂式，整柜式 模块化设计整柜式安装
进线方式 机架式后进线，壁挂式上进线 上进线或下进线 下进线
尺寸
(宽*深*高,mm³)		 500*510*190(机柜式) 500*470*270(机架式) 800*600*2200(整柜式) 600*800*2200/1200*800*2200
500*190*560(壁挂式) 500*267*545(壁挂式) 1800*800*2200/2400*800*2200
*尺寸变化恕不通知，以实际交货产品为准；如有疑问，请致电 Spunner。

技术参数

供电电源电压 400×(1±20%)V或600×(1±20%)V
供电电源频率 50/60×(1±2%) Hz
响应时间 <5ms
整机效率 >97%
目标功率因数值 容性~感性连续可调
补偿方式 无功补偿为主， 谐波治理功能可选
并机运行能力 可达10台
操作显示 LCD控制面板、运行参数设置、接触按键操作、多参数显示
保护 装置过流、装置过热、电网过欠压、电网错缺相、直流母线过欠压、过载自动限流保护
冷却 强制风冷
防护等级 IP20, 其他IP等级可定制
电流传感器 150/5~10000/5A
运行环境温度 -20℃~+50℃
颜色 RAL7032(可按要求提供其它颜色)
相对湿度 <90%(25℃)
噪声 <65dB
相对湿度 MODBUS RTU(RS485)以太网通讯功能可选;上位机监控软件(选配)
